    Pentagono Regular A Partir de Una Circuferencia

    Dios
    Dios
    El innombrable
    El innombrable


    Fecha de inscripción : 19/05/2011
    Mensajes : 51

    Pentagono Regular A Partir de Una Circuferencia Empty Pentagono Regular A Partir de Una Circuferencia

    Mensaje por Dios Dom Dic 04, 2011 3:22 pm



    Última edición por Dios el Vie Mar 02, 2012 4:23 am, editado 1 vez
    avatar
    1D_CELADA_RODRIGUEZ
    Todavia se me chorrea la tina
    Todavia se me chorrea la tina


    Fecha de inscripción : 02/10/2011
    Mensajes : 10

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_CELADA_RODRIGUEZ Dom Dic 04, 2011 4:43 pm

    Me hice bolas...mejor con la imagen xD

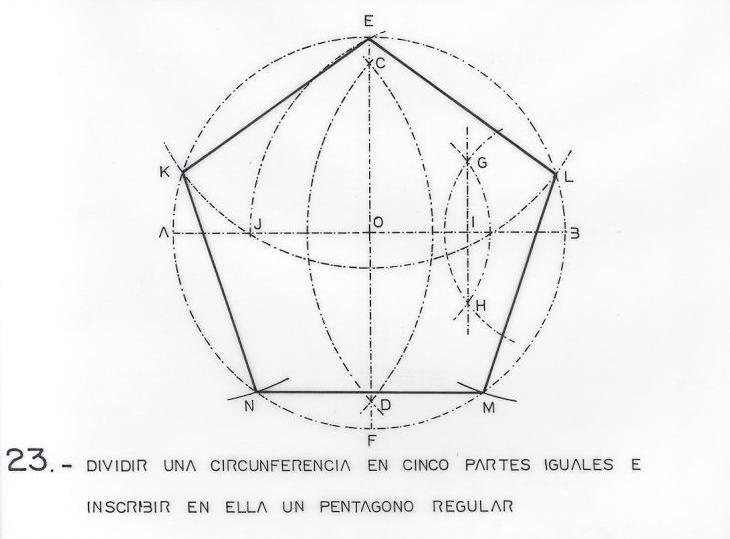

    Pentagono Regular A Partir de Una Circuferencia Alfa23
    Abajo de la imagen venian instrucciones por si alguien no le entiende a la animación:

    1.- Se traza una circunferencia, se traza un diametro cualquiera(A-B), y sin perder de vista el punto central,
    2.- Se traza la mediatriz a el diametro, (se prolonga para que intersecte con la circunferencia).
    3.- Se traza otra mediatriz, esta se construira entre los puntos "O" y el "B"... se obtiene el punto "I"....
    4.- Se abre el compas desde el punto "I" hasta el punto "E"... se traza un arco hasta que corta el primer diametro que trazamos (se obtiene punto "J")
    5.- Se apoya el compas en el punto "E" y se abre hasta "J"... se traza un arco que corta en dos puntos a la circunferencia (como un movimiento de pendulo) se obtienen los puntos "K" y "L"...
    6.-Con esa misma abertura se apoya el compas en "K" y se corta a la circunferencia obteniendo "N"... se hace lo mismo apoyando en "L" y se obtiene "M"...uniendo los puntos segun la figura, resulta el pentagono que buscamos.

    Amén Razz
    1D_BUDENOS_FISHER
    1D_BUDENOS_FISHER
    Aun necesito cojin limpiador
    Aun necesito cojin limpiador


    Fecha de inscripción : 12/09/2011
    Mensajes : 40
    Edad : 26
    Localización : marihuanito street

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_BUDENOS_FISHER Dom Dic 04, 2011 8:28 pm

    jejeje,, esta es la mas dificil que hemos echo Smile
    avatar
    1D_KASTEN_ALTAMIRANO
    Aprendiendo a usar las escuadras
    Aprendiendo a usar las escuadras


    Fecha de inscripción : 19/11/2011
    Mensajes : 5

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_KASTEN_ALTAMIRANO Lun Dic 05, 2011 4:24 pm

    si pero se aplican conocimientos que ya vimos asi que es facil
    avatar
    1d_villalobos_vega
    Aun necesito cojin limpiador
    Aun necesito cojin limpiador


    Fecha de inscripción : 18/11/2011
    Mensajes : 25
    Edad : 26
    Localización : the house of pleasure VIP

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1d_villalobos_vega Lun Dic 05, 2011 5:07 pm

    claro alicamos los conocimientos de bisectriz y todos los demas
    avatar
    1d_villalobos_vega
    Aun necesito cojin limpiador
    Aun necesito cojin limpiador


    Fecha de inscripción : 18/11/2011
    Mensajes : 25
    Edad : 26
    Localización : the house of pleasure VIP

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1d_villalobos_vega Lun Dic 05, 2011 5:14 pm

    jaja q facil Laughing le entendi como hacerlo solo con la imagen que subio mi tocayo sin necesidad de ver el video por que en el video algunas lineas no te dicen si son auxiliares o continuas. recomendacion ´´ si no le entienden al video guiense con la imagen´´ alcovo bienen las indicaciones en la imagen gracias diego cheers
    1D_BUDENOS_FISHER
    1D_BUDENOS_FISHER
    Aun necesito cojin limpiador
    Aun necesito cojin limpiador


    Fecha de inscripción : 12/09/2011
    Mensajes : 40
    Edad : 26
    Localización : marihuanito street

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_BUDENOS_FISHER Lun Dic 05, 2011 7:57 pm

    jejejejeje,, esacto,, yo me apoyo muchísimo en la imagen,, viendo el vídeo Smile
    Leonardo_Jara_Novoa
    Leonardo_Jara_Novoa
    El que prende y apaga la luz
    El que prende y apaga la luz


    Fecha de inscripción : 23/05/2011
    Mensajes : 125
    Edad : 51

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por Leonardo_Jara_Novoa Lun Dic 05, 2011 10:34 pm

    1d_villalobos_vega escribió:claro alicamos los conocimientos de bisectriz y todos los demas

    No aparece ninguna bisectriz, una mediatriz si aparece...
    avatar
    1D_ESCAMILLA_ORNELAS
    Aun necesito cojin limpiador
    Aun necesito cojin limpiador


    Fecha de inscripción : 12/09/2011
    Mensajes : 46
    Edad : 26

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_ESCAMILLA_ORNELAS Mar Dic 06, 2011 3:33 pm

    chin ahora si qe dormire en mi restirador jeje Sad
    Leonardo_Jara_Novoa
    Leonardo_Jara_Novoa
    El que prende y apaga la luz
    El que prende y apaga la luz


    Fecha de inscripción : 23/05/2011
    Mensajes : 125
    Edad : 51

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por Leonardo_Jara_Novoa Mar Dic 06, 2011 9:52 pm

    No se me desanime...¡¡¡
    avatar
    1D_ESCAMILLA_ORNELAS
    Aun necesito cojin limpiador
    Aun necesito cojin limpiador


    Fecha de inscripción : 12/09/2011
    Mensajes : 46
    Edad : 26

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_ESCAMILLA_ORNELAS Mar Dic 06, 2011 11:06 pm

    jajaja no profe ps mejor a echarle ganas Smile tss pero por si las moscas me cargo mi cobija cuando aga mi dibujo
    avatar
    1D_Casillas_Garcia
    Todavia se me chorrea la tina
    Todavia se me chorrea la tina


    Fecha de inscripción : 10/09/2011
    Mensajes : 10
    Edad : 26

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_Casillas_Garcia Miér Dic 07, 2011 4:03 pm

    Me revolví mejor utilizare la imagen Smile
    1D_BUDENOS_FISHER
    1D_BUDENOS_FISHER
    Aun necesito cojin limpiador
    Aun necesito cojin limpiador


    Fecha de inscripción : 12/09/2011
    Mensajes : 40
    Edad : 26
    Localización : marihuanito street

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_BUDENOS_FISHER Miér Dic 07, 2011 4:37 pm

    jejejeje,, de todos modos ya falta poco Smile
    avatar
    1d_sanchez_salinas
    Aprendiendo a usar las escuadras
    Aprendiendo a usar las escuadras


    Fecha de inscripción : 09/09/2011
    Mensajes : 4

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1d_sanchez_salinas Miér Dic 07, 2011 5:22 pm

    yo tambien me revolvi viendo el video, mejor vere la imagen y seguire paso a paso las instrucciones:)
    avatar
    1D_GARCIA_MARTINEZ
    Aprendiendo a usar estilografos
    Aprendiendo a usar estilografos


    Fecha de inscripción : 08/09/2011
    Mensajes : 6

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_GARCIA_MARTINEZ Miér Dic 07, 2011 5:43 pm

    esta algo revoltosa ... pero si se entiende y con la imagen mas!!
    avatar
    1D_ESCAMILLA_ORNELAS
    Aun necesito cojin limpiador
    Aun necesito cojin limpiador


    Fecha de inscripción : 12/09/2011
    Mensajes : 46
    Edad : 26

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_ESCAMILLA_ORNELAS Miér Dic 07, 2011 6:52 pm

    la neta si esta papa y esta chida la musica Razz
    avatar
    1D_ACOSTA_MARTINEZ
    Aun necesito cojin limpiador
    Aun necesito cojin limpiador


    Fecha de inscripción : 20/09/2011
    Mensajes : 13
    Edad : 26
    Localización : zapopan

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_ACOSTA_MARTINEZ Miér Dic 07, 2011 7:04 pm

    no esta tan dificil es cuestion de ponerle atencion para no equivocarte y ya
    avatar
    1D_ACOSTA_MARTINEZ
    Aun necesito cojin limpiador
    Aun necesito cojin limpiador


    Fecha de inscripción : 20/09/2011
    Mensajes : 13
    Edad : 26
    Localización : zapopan

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_ACOSTA_MARTINEZ Miér Dic 07, 2011 7:05 pm

    este es el problema 19 cierto?
    1ºD_GOMEZ_ROSAS
    1ºD_GOMEZ_ROSAS
    Aprendiendo a usar las escuadras
    Aprendiendo a usar las escuadras


    Fecha de inscripción : 10/09/2011
    Mensajes : 3

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1ºD_GOMEZ_ROSAS Miér Dic 07, 2011 7:12 pm

    1D_ACOSTA_MARTINEZ escribió:este es el problema 19 cierto?
    si es la 19 Laughing
    avatar
    1D_RUIZ_MUÑOZ
    Aprendiendo a usar las escuadras
    Aprendiendo a usar las escuadras


    Fecha de inscripción : 12/09/2011
    Mensajes : 3

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_RUIZ_MUÑOZ Miér Dic 07, 2011 8:06 pm

    como se obtiene el punto I???
    con que abertura del compas???
    donde se apoya???
    avatar
    1D_JURADO_CANSECO
    Aprendiendo a usar estilografos
    Aprendiendo a usar estilografos


    Fecha de inscripción : 18/11/2011
    Mensajes : 8
    Edad : 26
    Localización : Atras de ti o.O

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_JURADO_CANSECO Miér Dic 07, 2011 8:27 pm

    1D_RUIZ_MUÑOZ escribió:como se obtiene el punto I???
    con que abertura del compas???
    donde se apoya???

    Para sacar el punto I apoyas el compas en el punto B (con cualquier abertura) y haces dos arcos a los lados de la linea, luego en el punto O y haces lo mismo, luego unes las dos intersecciones con una linea y ya tienes la mediatriz (creo k se llama asi) Very Happy
    avatar
    1D_RUIZ_MUÑOZ
    Aprendiendo a usar las escuadras
    Aprendiendo a usar las escuadras


    Fecha de inscripción : 12/09/2011
    Mensajes : 3

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_RUIZ_MUÑOZ Miér Dic 07, 2011 8:30 pm

    Gracias!!! ya entendi Very Happy
    avatar
    1D_Gonzalez Gaytan
    Todavia se me chorrea la tina
    Todavia se me chorrea la tina


    Fecha de inscripción : 12/09/2011
    Mensajes : 9

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por 1D_Gonzalez Gaytan Miér Dic 07, 2011 9:54 pm

    yo me ayo mas viendo el video que viendo la imagen
    avatar
    D1_AVELAR_AVELAR
    Aprendiendo a usar estilografos
    Aprendiendo a usar estilografos


    Fecha de inscripción : 12/09/2011
    Mensajes : 6
    Edad : 26

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por D1_AVELAR_AVELAR Miér Dic 07, 2011 9:56 pm

    Yo también!! Y Este ejercicio esta un poco más tardado... Razz Pero No es imposible de realizar... Exclamation
    Leonardo_Jara_Novoa
    Leonardo_Jara_Novoa
    El que prende y apaga la luz
    El que prende y apaga la luz


    Fecha de inscripción : 23/05/2011
    Mensajes : 125
    Edad : 51

    Pentagono Regular A Partir de Una Circuferencia Empty Re: Pentagono Regular A Partir de Una Circuferencia

    Mensaje por Leonardo_Jara_Novoa Miér Dic 07, 2011 10:35 pm

    Lean la parte instruccional... es sencillo...
